Решение промышленных проблем, связанных с тяжелым износом
В тяжелых отраслях промышленности, таких как производство тепловой энергии, выплавка стали и горнодобывающая промышленность, основные компоненты систем погрузочно-разгрузочных работ, такие как большие силосы для хранения, точки разгрузки высотой в десятки метров и сортировочное оборудование, подвергающееся непрерывной вибрации высокой интенсивности, предъявляют чрезвычайно высокие требования к надежности защитных материалов. В течение длительного времени отрасль стояла перед трудным выбором: использовать высокопрочные металлические вкладыши, но при этом мириться с их недостатками, такими как легкая деформация, высокий шум и быстрый износ; использование исключительно износостойких вкладышей из чистой керамики, но приходится иметь дело с их высокой хрупкостью, подверженностью ударам и сложным процессом установки; и использование эластичных резиновых накладок, которые часто страдают от недостаточной поверхностной износостойкости, что приводит к преждевременному износу. Эта дилемма материала «ударопрочность без износостойкости и износостойкость без ударопрочности» стала заметным узким местом, приводящим к неожиданным перерывам в производстве, высоким затратам на техническое обслуживание и снижению общей энергоэффективности. Чтобы коренным образом решить эту проблему, компания Shandong Qishuai Wear-Resistant Equipment Co., Ltd. выпустила стальной вкладыш с керамической резиной. Этот продукт представляет собой беспрецедентное интегрированное решение для экстремальных условий работы.
Структурная инновация: трехслойный композит, сочетающий жесткость и гибкость

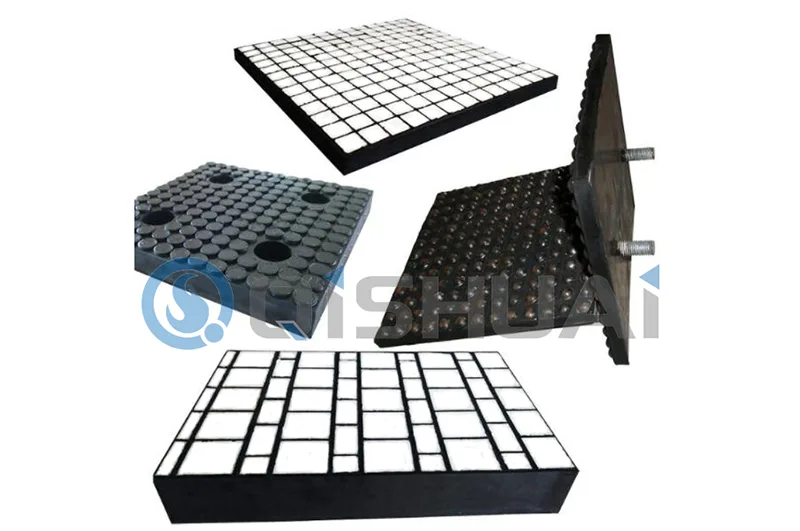

Керамический резиновый вкладыш со стальным вкладышем Встроенный стальной вкладыш имеет оригинальную композитную структуру «жесткий-гибкий-жесткий», каждый слой которой точно рассчитан и спроектирован так, чтобы дополнять функции других:
1. Поверхностная броня: Использование керамических блоков из глинозема высокой чистоты и высокой плотности обеспечивает твердость поверхности (Hv≥850) в несколько раз выше, чем у стали, непосредственно сопротивляясь резанию и абразивному износу материалов.
2. Промежуточный гибкий сердечник: специальный слой синтетического каучука действует как зона поглощения энергии сердечника. Благодаря превосходной упругой деформации он эффективно смягчает кинетическую энергию удара материалов до нескольких джоулей, устраняя концентрацию напряжений и защищая керамику от разрушения, а стальное основание от деформации.
3. Нижняя стальная рама: высокопрочная стальная пластина служит каркасом всей конструкции. Керамические блоки встраиваются в слой вулканизированной резины с помощью прецизионных форм, образуя неразрывный интегрированный модуль. Эта стальная пластина приварена непосредственно к корпусу оборудования, что обеспечивает непревзойденную прочность соединения и полностью исключает риск отсоединения.
Основная ценность: превосходная производительность за пределами традиционных решений
Выбор стальной футеровки с керамико-резиновым покрытием Shandong Qishuai означает, что вы выбираете следующие параметры для своего оборудования:
Исключительная способность выдерживать экстремальные удары: его уникальная «встроенная» структура равномерно распределяет силу удара от керамической поверхности через резиновый слой ко всей стальной опорной пластине, улучшая ударопрочность более чем на 300% по сравнению с клеевыми покрытиями, что делает его особенно подходящим для сред с непрерывным воздействием крупных острых материалов.
Максимальное удобство установки: Поскольку модуль представляет собой сборный модуль со стальной опорной пластиной, для установки на месте требуется только подъем, позиционирование и сварка. Эффективность конструкции в несколько раз выше, чем традиционные методы склеивания мелких деталей или крепления болтами, что значительно сокращает время простоя на критическом пути.
Оптимальная стоимость жизненного цикла: хотя первоначальные инвестиции могут быть немного выше, исключительно длительный срок службы (обычно в 5-8 раз больше, чем у листов из марганцевой стали), нулевые затраты на техническое обслуживание и гарантия производства за счет предотвращения незапланированных простоев приводят к значительным общим экономическим выгодам. Для более высоких температур или высокоагрессивных сред его можно комбинировать с нашей серией стальных вкладышей с керамической резиной для создания индивидуальных конструкций. Для более высоких температур или высококоррозионных сред его можно комбинировать с нашей серией продуктов из карбидокремниевой керамики для создания комбинированной конструкции.
Таблица технических характеристик продукта
|
Элемент
|
Технические параметры/описание
|
Основа проектирования и преимущества
|
|
Составная структура устройства
|
Интегрированный вулканизированный модуль из керамики/резины/стальной пластины
|
Фундаментально решить проблему падения и получить основные патенты
|
|
Характеристики керамической плитки
|
Нестандартный квадрат/шестиугольник, толщина
15-30 мм
|
Оптимизируйте компоновку, чтобы уменьшить количество швов и повысить целостность.
|
|
Толщина стальной подложки
|
6-20 мм (Q235B/износостойкая сталь)
|
Обеспечение общей жесткости на основе расчета ударной нагрузки.
|
|
Твердость по Шору резинового слоя
|
60°А ±5
|
Сбалансируйте буферизацию и поддержку, чтобы избежать вибрации керамики, вызванной чрезмерной мягкостью.
|
|
Способ установки
|
Непрерывная сварка стальной опорной плиты и корпуса оборудования
|
Высочайшая прочность соединения, хорошая герметичность, отсутствие циркуляционных зазоров
|
|
Применимый диапазон температур
|
-30°C ~ +100°C (краткосрочно 120°C)
|
Стабилен в широком диапазоне температур, благодаря настраиваемому специальному составу резины.
|
|
Относительная износостойкость
|
В 8-10 раз больше, чем у стали 16Mn.
|
Протестировано в соответствии со стандартом GB/T3960-2016.
|
Сотрудничество со стальным вкладышем с керамической резиной Qishai для создания идеальной системы защиты
Компания Shandong Qishai Wear-Resistant Equipment Co., Ltd. предлагает не только отдельные продукты, но и систематические решения. Стальная футеровка со встроенным керамическим каучуком, действующая как «сверхпрочная броня» от самых сильных ударов и истирания, легко интегрируется с другими флагманскими продуктами компании:
Для изгибов труб, где материал меняет направление, композитные трубы являются идеальным выбором благодаря их превосходной устойчивости к центробежному износу.
Для прямых участков труб с умеренным ударным износом и преимущественно скользящим износом стальной вкладыш с керамической резиной обеспечивает экономичную защиту.
Для локализованных деталей или деталей неправильной формы, требующих сварочного ремонта на месте, серия наплавок из карбида хрома обеспечивает быстрое реагирование.
Руководство к действию: как начать свой проект
Если ваше оборудование часто подвергается ударам и абразивному износу, свяжитесь с нами, выполнив следующие действия, чтобы получить индивидуальное решение для стальной футеровки с керамико-резиновой прокладкой:
1. Предоставьте информацию о рабочем состоянии: подготовьте чертежи оборудования, характеристики материала (размер частиц, удельный вес, влажность), высоту падения, температуру и данные текущего цикла технического обслуживания.
2. Консультация по техническому решению: наши инженеры проанализируют данные, выполнят расчеты энергии удара и предоставят вам оптимальную конструкцию и план разделения модулей.
3. Образцы и пробная установка: мы можем предоставить небольшие образцы или модули пробной установки для проверки на месте.
4. Массовое производство и доставка. После подтверждения решения производственная линия будет активирована для обеспечения высококачественной доставки.
Действуйте сейчас, чтобы положить конец производственным проблемам, вызванным ударами и истиранием!
Добро пожаловать, нажмите «Связаться с нами», чтобы отправить информацию о рабочем состоянии и получить предварительный план проектирования. Shandong Qishai, используя инновационные структурные технологии, обеспечивает долгосрочную стабильную работу вашего тяжелого оборудования.
